為深刻吸取江蘇響水“3·21”特大爆炸事故經驗教訓，舉一反三，抓早抓小，各管道企業加大了管道環焊縫隱患排查治理力度，特別對高后果區內環焊縫質量進行重點排查，及時對缺陷點采取處置措施，確保高后果區管道本體安全。如何提高缺陷焊口的排查精度，最大程度的發現并消除管道焊縫缺陷風險，是環焊縫風險排查的重點和難點。本文介紹了環焊縫缺陷排查方法及典型應用實例，提出了風險控制建議。

1 環焊縫缺陷主要類型

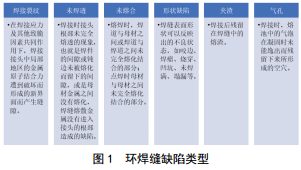

環焊縫缺陷主要有：焊接裂紋、未焊透、未熔合、夾渣、氣孔及形狀缺陷等（圖 1）。

焊接裂紋是最危險的焊接缺陷，嚴重影響焊接結構的安全性，是造成焊縫質量事故的主要原因之一。

2 環焊縫缺陷的主要風險

由于管道建設中環焊縫數量龐大，受現場環境和人為因素影響，焊接質量較難控制，而且焊縫位置結構相對不穩定，管道受滑坡、塌陷、洪水、泥石流、第三方破壞等外力影響，易在焊縫位置產生裂紋甚至斷裂，造成泄漏的風險。據統計，環焊縫失效事故發生在連頭口、金口、變壁厚焊口、返修焊口上的比例很高。

天然氣中含有微量的有毒H2S氣體會(huì )對人體造成傷害，空氣中的天然氣濃度過高會(huì )使人窒息，嚴重時遇明火會(huì )發生燃燒甚至爆炸。天然氣發生泄漏后，擴散速度快、范圍廣，很難有效掌握擴散的方向及擴散量。而在高后果區的特定范圍內密閉空間多，人口密集度高，發生緊急情況后引導和疏散難度大，如發生天然氣泄漏、著火、爆炸將會(huì )給周邊人民的生命和財產造成嚴重損失，后果不堪設想。如貴州晴隆輸氣管道燃燒爆炸事故即因環焊縫質量缺陷所致。

3 環焊縫缺陷風險排查方法

3.1 確定存疑焊口

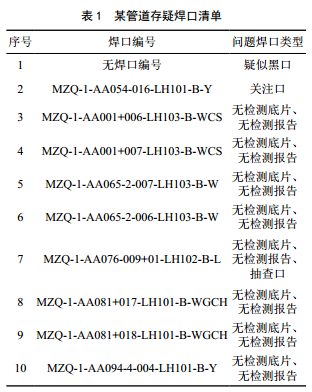

通過收集各在役管道工程竣工資料和內檢測資料，復查竣工資料和施工記錄、監理記錄、無損檢測報告符合性和一致性，完成內檢測環焊縫數據和施工記錄對齊。識別疑似“黑口”，對內檢測公司提供的管道漏磁內檢測信號數據進行復核，識別“嚴重”“較嚴重” “輕微”異常焊口，并開列“嚴重”異常焊口底片復核影像資料，聘請專家復核無損檢測底片，提出存疑焊口，形成存疑焊口清單（表 1）。

3.2 確定抽查焊口

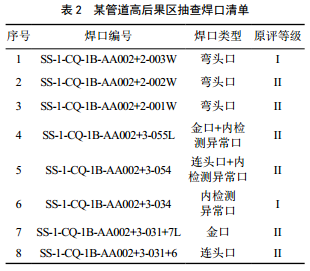

通過竣工資料，收集高后果區內焊口清單和施工記錄，鑒于環焊縫失效事故發生在連頭口、金口、 變壁厚焊口、返修焊口上的比例很高，因此按此順序優先抽查高后果區內的上述焊口，形成抽查焊口清單（表 2）。

3.3 焊口定位

根據前期排查復核結果提供存疑焊口定位清單，現場確定問題焊口的開挖點，形成焊口定位報告及擬開挖焊口清單，對定位點進行標記。

3.4 焊口開挖

開挖作業按照作業許可管理程序執行，挖至管體后，通過辨認焊口編號或鋼管出廠編號等方式確認是否為目標焊口。如確認為目標焊口則繼續擴坑至滿足防腐與檢測作業條件，如確認非目標焊口則作為探坑進行回填，重新分析目標焊口位置。

3.5 防腐層剝離打磨

作業坑開挖合格后，開始冷剝離焊口防腐層，剝離過程中對原補口防腐層狀況、剝離強度等性能進行調查并記錄。對焊口表面及兩側進行打磨，采集焊口相關數據，焊口處理及打磨應滿足《鋼質管道聚乙烯膠粘帶防腐層技術標準》《埋地鋼質管道外防腐層保溫層修復技術規范》等。對表面打磨質量進行驗收。

3.6 數據采集

采集和記錄原補口防腐層性能和焊口相關數據信息。

3.7 無損檢測

如果初步評定認為焊口存在表面缺陷，對表面缺陷打磨修復并記錄。打磨完成后對全焊口進行RT、PT、 MT無損檢測。如初步評定認為焊口存在疑似裂紋缺陷，應進一步檢測。

3.8 適用性評價

無損檢測工作完成后，進行復評，并與建設期底片進行對比，給出初步處置意見，包括割口、返修、質量關注等。對建議質量關注的問題焊口，暫不進行處置， 2～3年后，重新進行開挖復拍。對建議割口、返修的問題焊口，若缺陷屬于外表面缺陷，采用外表面打磨方式進行修復。最大打磨深度不超過管道壁厚的12.5%。若打磨后缺陷消除，則防腐后回填，若打磨至管道壁厚12.5%缺陷未消除，則采用B型套筒進行修復。

如果缺陷為內部裂紋、根部缺陷，則委托專業評價機構進行進一步檢測（TOFD+PAUT），以確定缺陷具體位置、尺寸及性質。然后結合問題焊口周邊地質地貌條件，進行缺陷適用性評價，根據評價結果推薦的修復方式處置。

3.9 問題焊口修復

環焊縫常用的修復方式主要包括：割口、 B型套筒、環氧套筒、打磨、補焊、復合材料、高壓夾具等方法。

割口主要用于焊縫存在裂紋，或金口、連頭口、返修口存在嚴重根部未熔合和未焊透等情況。割口修復對在役管道生產影響大、費用高。

B型套筒修復適用于大部分的環焊縫缺陷修復，對生產影響較少， X70鋼采用該方法比較適用，是目前缺陷修復的主要方法。

3.10 檢測評價

處置完畢后進行二次檢測與防腐評價等。

3.11 竣工資料

應按照《檔案管理規定》收集、整理、歸檔竣工資料。

4 典型案例

4.1 高后果區基本情況

某段天然氣管道2014年投產運行，材質為X70鋼，管徑1 016 mm，設計壓力10 MPa，管道壁厚為26.2 mm。管道兩側各200 m范圍內常住人口50戶，屬于二級地區；在管道潛在影響范圍內有某企業（上班期間約140人），某小學（上學期間師生約200人），加油站1座，消防站1座（每日約30人）以及藝術學校等特定場所。無第三方損壞、地質災害、腐蝕破壞等記錄。經2019年5月高后果區風險識別，確定此段為Ⅱ級高后果區。

4.2 風險排查

2019年8月開展環焊縫質量風險排查，按照金口、連頭口、彎頭變壁厚口、返修口為重點抽查對象原則，確定SS-8-G4-1B-DE037+01WB為抽查口，此處屬于彎頭變壁厚口，焊口經過定位開挖后， 9月6日某檢測公司對該焊口進行了RT（射線） /PAUT（超聲）檢測，結果顯示該焊口存在三處缺陷：2 850 mm－3 150 mm位置存在300 mm的貫穿性下表面開口缺陷， 2 740 mm－2 810 mm位置存在長70 mm、深23.7 mm的下表面開口缺陷， 340 mm－700 mm位置存在長360 mm、深21 mm的斷續條形缺陷。

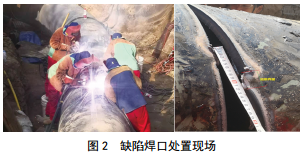

隨后立即按照應急處置預案啟動應急程序，放空該段管道，疏散潛在影響半徑范圍內的人員，對缺陷處焊口進行切割換管作業（圖 2）。焊縫搶險作業從發現問題到搶修完成共計50小時45分鐘；切割舊管到新管段焊接完成共計23小時09分鐘。通過處置，及時消除了本段高后果區管道重大隱患。

4.3 環焊縫內檢測情況

該段管道于2019年5月進行了漏磁內檢測，結果顯示SS-8-G4-1B-DE037+01WB存在焊縫異常缺陷，位置為11:35方向，但是無法判斷缺陷的類型、深度及長度。因此漏磁內檢測只能探測到較大體積的缺陷，而對于細微裂紋缺陷則很難檢測到。

4.4 底片和復拍片比對分析

9月9日，中國船級社質量認證公司對原片和復拍片進行了比對分析（圖 3），確認兩套底片為同一道焊口。



圖 3  缺陷焊口底片和復拍片

（1）復拍片出現裂紋的位置（兩個紅色箭頭中間的位置）在原片中未發現缺陷。

（2）兩張圖中的圓形缺陷（藍色圓圈）依然存在，證明該處不是裂紋源。在原始底片中未發現復拍時出現的裂紋影像，且沿根部焊道的熔合線開裂，考慮為延遲裂紋的可能性比較大，導致出現裂紋的因素包括焊接工藝、焊口缺陷、應力狀態等。

5 建議

高后果區內天然氣管道環焊縫缺陷危害極大，因此在環焊縫缺陷排查中要優先選擇高后果區內的疑似“黑口”、底片存疑口、金口、連頭口、變壁厚口、返修口等特殊焊口進行抽查。在抽查焊口時建議加大彎頭與直管的變壁厚連接口抽查比例，特別是易出現對口應力的、特殊地形位置焊口，優先對該類焊口進行開挖復拍復評，確保最大限度的發現缺陷焊口，最大程度消除管道焊縫缺陷風險，保障高后果區周邊居民的生命財產安全。
