摘要：隨著我國油氣管道建設和運營管理水平不斷提升，漏磁檢測技術作為無損檢測手段的重要組成，在管道完整性評估中發揮著至關重要的作用。實際作業中發現，管道在漏磁檢測之后往往存在殘余磁場，會(huì )對后續的氬弧焊接產生電弧偏吹、焊縫質量下降等不良影響。本文從漏磁檢測原理出發，結合工作實踐，分析磁場對焊接的具體影響機制，并探討交流消磁、直流消磁、纏繞焊把線法三種典型的消磁方法，提出針對性的解決對策，以提升焊接一次合格率，保障長輸管道運行安全。

關鍵詞：漏磁檢測；氬弧焊接；剩磁；電弧偏吹；交流消磁；直流消磁；纏繞焊把線法

漏磁檢測（Magnetic Flux Leakage，MFL）在長輸油氣管道完整性評估方面有著廣泛應用，但在檢測進程中，強磁場會(huì )致使焊口、斷口等部位形成穩定的殘余磁疇，這一過程的物理機理及易在管道檢測中典型表現，已有較為系統的技術研究[1]。該剩磁強度受到管徑、材質、壁厚以及磁化方式等多種因素的影響，一般集中分布在壁厚較大的區域以及焊縫兩側，高剩磁區域會(huì )給后續管道焊接過程帶來不良影響，造成電弧偏吹、熔池偏移以及焊縫成型不佳等情況，需要在焊前采取消磁措施給予處理。本文基于國家管網甘肅公司酒泉維搶修中心的工作實踐，對長輸管道在開展漏磁檢測后出現的殘余磁場問題進行了系統性分析，并聚焦于氬弧焊接階段的實際影響，提出了針對性的解決對策和標準化操作路徑。為管道焊接相關工作提供可借鑒的經驗。

1  磁場對氬弧焊接的影響

1.1  剩磁對電弧穩定性的干擾

在氬弧焊接過程中，焊接電弧本質上是高溫等離子體流，由電極與工件之間的高電壓擊穿空氣形成。當管道存在較強的剩磁時，磁場會(huì )作用于電弧，產生洛倫茲力，迫使電弧偏離焊縫中心，即所謂“電弧偏吹”現象（圖 1）。這種干擾會(huì )使焊縫金屬熔深不均，根部成型困難，導致“未焊透”“燒穿”“咬邊”等缺陷，嚴重時甚至無法穩定引弧，直接影響焊接作業開展。已有研究指出，電弧偏吹現象的嚴重性與剩磁分布及磁通方向密切相關，合理消磁處理是提升焊縫質量的關鍵[2]。

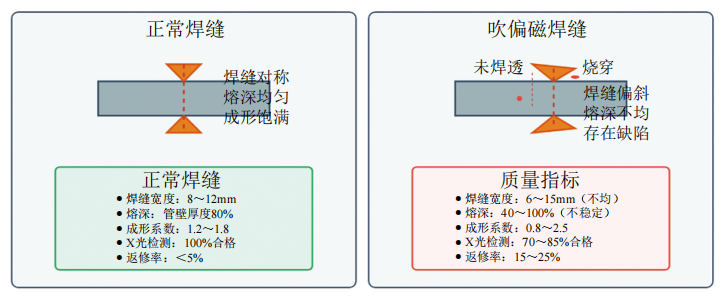

圖 1 氬弧焊接電弧偏吹現象對比

1.2  對焊接質量的系統性影響

除了電弧穩定性，剩磁還會(huì )對熔池形態、焊縫金屬的結晶方向及裂紋敏感性造成影響。具體表現為：熔池偏斜，即熔融金屬受磁力偏移，焊縫呈現傾斜或偏心堆積；成型困難，即焊縫成型不飽滿，波紋不均勻；微裂紋風險增加，部分案例顯示，磁場可能影響熔池金屬的凝固過程，使熱應力釋放受限，從而存在熱裂紋產生的可能性；返修率上升，據2020年統計數據顯示，漏磁影響焊口質量的返修率達15%以上，高于正常管段2～3倍（圖 2）。

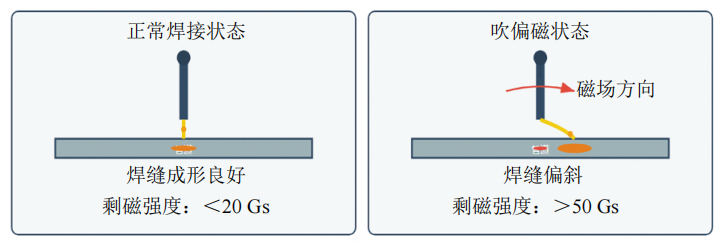

圖 2 磁偏吹對焊縫成型質量的影響對比

1.3  管徑與材質對磁偏吹的敏感性

不同口徑、不同強度等級的管道，在剩磁影響下的焊接敏感性不同。小口徑（如Φ219 mm、Φ273 mm）因壁厚較薄，磁通密度集中，焊接偏吹現象更明顯；而高強鋼（如X70、X80）因晶體結構對磁的響應性強，也更易在漏磁后形成高殘磁區（表 1）。

表 1 不同管徑焊口磁偏吹現象對比表

2  消磁方法及適用條件

針對漏磁檢測后產生的剩磁問題，現場常用的消磁方法主要包括交流消磁法、直流消磁法、纏繞焊把線法、搭橋引磁、屏蔽罩輔助法、預退磁法，以及組合消磁法，如“直流消磁法+交流補退磁”，可先用直流快速降低剩磁，再用交流進行均勻化處理，確保焊接穩定性。以下重點介紹常用的幾種方法和組合使用策略。

2.1  交流消磁法

（1）原理與適用范圍。交流消磁法（圖 3）是利用交流電產生交變磁場，使管道內部磁疇反復翻轉，在能量逐漸耗散的過程中實現磁通密度逐步減弱，最終趨于零。其主要適用于磁場分布較均勻、剩磁強度在50 Gs以下的普通鋼管段。

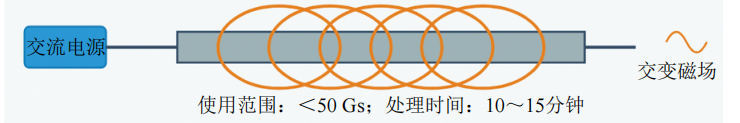

圖 3 交流消磁法示意圖

（2）操作方式。操作時，將消磁線纜纏繞于焊口兩側1.5 m范圍形成單層線圈，連接交流消磁機，開啟后通過逐漸減弱的交變電流實現軟退磁。

（3）優缺點。其優點是設備成熟，安全性高，操作簡便；缺點是消磁能力有限，對高強度磁區作用效果不明顯。

2.2  直流消磁法

（1）原理與適用范圍。直流消磁法（圖 4）是通過在管道周?chē)�繞設電纜，引入定向直流電流，構建一個與剩磁方向相反的外部磁場，以抵消原有磁疇排列，實現強制退磁。適用于50 Gs～200 Gs范圍內的高殘磁焊口，特別是在Φ813 mm以上管徑中效果良好。

圖 4 直流消磁法示意圖

（2）優缺點。其優點是消磁能力強，對不均勻磁場有較好覆蓋效果；缺點是操作要求高，需注意電源極性及設備接地安全。

3.3  纏繞焊把線法

（1）原理與使用條件。該方法（圖 5）是現場應急措施，將焊機地線纏繞在管口兩側若干圈，通過焊接電流對管道形成一個短時反向磁通，具有一定退磁作用，適用于急修工況及磁場不大于70 Gs的情況。

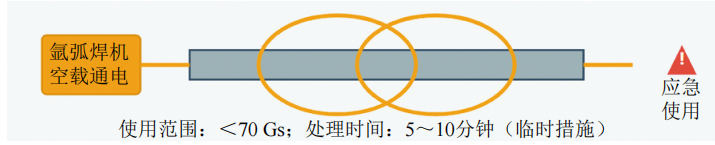

圖 5 纏繞焊把線法示意圖

（2）操作要點。要確保纏繞均勻、方向一致并控制電流強度與通電時間，以免產生反向磁化。

（3）優缺點。其優點是便捷快速、無需額外設備；缺點是效果有限，適用范圍窄，依賴操作經驗。

2.4  剩磁強度對應消磁方法推薦

表 2為不同剩磁強度與推薦的消磁方法。

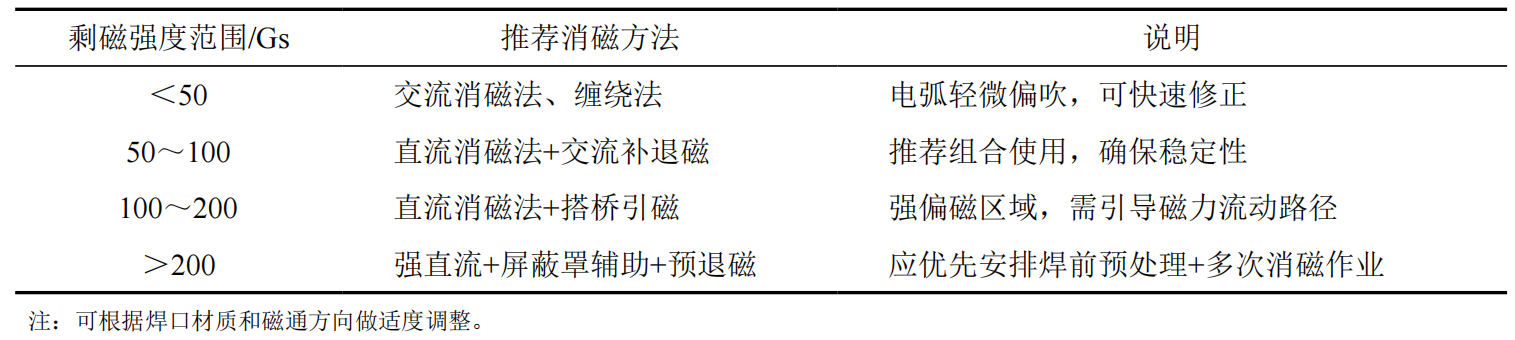

表 2 不同剩磁強度與推薦的消磁方法

2.5  典型應用案例

（1）Φ610 mm的 X65管段焊接采用交流消磁法，對剩磁43 Gs區域處理，耗時約10分鐘后剩磁降至12 Gs以?xún)�，焊接順利完成，電弧偏吹現象消失。

（2）2021年7月的一次搶修作業中，針對Φ813 mm管道右側焊口剩磁達96 Gs，采用直流消磁法處理后降至15 Gs。消磁時間約為25分鐘，配合搭橋引磁板進一步增強磁力引導，最終焊接一次合格，無需返工。

（3）2022年春季Φ406 mm管段作業中，剩磁58 Gs，通過纏繞焊把線并空載通電10秒處理后，剩磁降至20 Gs，基本滿足焊接需求。

（4）2023年10月某次Φ1219 mm管段搶修中，檢測焊口剩磁為107 Gs，采用傳統交流退磁法需反復操作兩次，仍無法滿足焊接需求。技術小組探討優化改進方案，采用“直流+搭橋引磁+繞線緩釋”三步消磁法，一次完成剩磁降至25 Gs以?xún)�，焊接全過程穩定，焊縫經X光檢測100%合格，作業時間較傳統方式縮短45%，有效驗證了優化措施的實效性與推廣價值。

3  影響磁偏吹的控制與優化策略

3.1  優化焊接前的作業準備流程

（1）完善剩磁檢測流程。為實現精準消磁，應將“磁場強度檢測”納入焊接前的強制工序。作業人員應在焊口組對完成后，使用便攜式高斯計沿焊縫兩側300 mm范圍內開展全方位磁場強度測定，記錄最大值與偏吹方向，并標記殘磁區域。檢測結果需由專業人員簽字確認，并作為后續消磁方式選型依據（圖 6）。

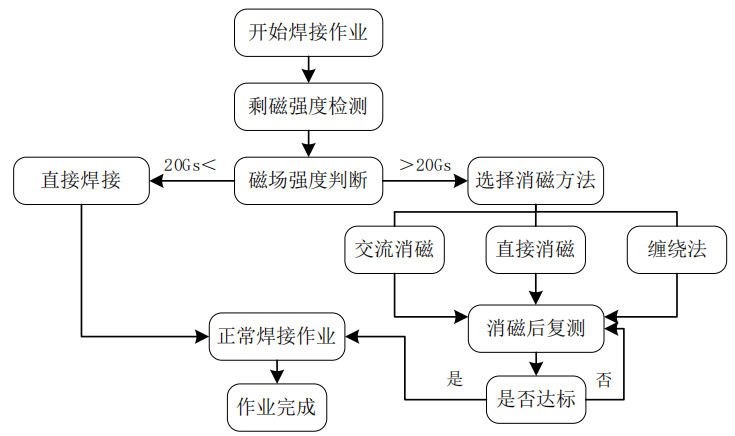

圖 6 焊前剩磁檢測與消磁標準化作業流程圖

（2）分類制定消磁操作規范。根據工作實踐，總結出一套可復制的消磁方法分類標準，結合管徑、材質與磁場強度建立“剩磁等級判定與操作指南”。如：輕度剩磁（＜50 Gs）：直接采用交流消磁；中度剩磁（50 Gs～100 Gs）：選擇直流或組合方式；重度剩磁（＞100 Gs）：配合屏蔽罩、搭橋導磁等手段分步驟退磁；并同步制定“應急消磁SOP卡片”，張貼于作業車或集控車間，指導現場快速決策。

3.2  建立標準化工藝文件和制度

（1）制訂《焊前剩磁處理作業指導書》。由技術部門牽頭編制，結合不同管徑、焊接工藝、施工環境和歷史案例，形成覆蓋全口徑、全場景的作業規范，確保操作人員“照單施策”�！队蜌廨斔凸艿肋\行管理規范》對作業標準化與磁場干擾管理提出了明確要求，可作為制度制定的重要依據[3]。內容包括剩磁強度測量點位圖示、焊把線纏繞方式圖解、不同磁場強度下推薦的消磁方法、作業過程注意事項和異常處理流程等。

（2）建立專項技術培訓與認證機制。將剩磁處理納入焊工培訓核心內容，通過集中理論授課+實訓操作相結合的模式，使一線人員全面掌握剩磁檢測與退磁操作技能。并設立“焊接磁偏吹管控專項考核”，成績合格者方可參與相關施工任務，形成“能上能下”的動態管理模式，杜絕非標作業風險。

3.3  加強設備選型與技術儲備

（1）推廣模塊化組合消磁裝備。當前現場作業主要依賴單一消磁設備，難以應對多管徑、多場景施工。建議采購適配Φ219 mm～Φ1219 mm多口徑的模塊化組合式消磁機，具備自動調節輸出電壓、電流功能，并配備多圈繞線組件、便攜式搭橋引磁板、導磁罩等附件，實現“設備一體化、作業標準化”。

（2）構建數字化消磁數據平臺。推動磁通測量數據電子化采集，建設“剩磁強度數據庫”，自動關聯管段編號、消磁方式、焊接結果等字段，便于分析剩磁影響與焊接缺陷的對應關系，為制定精準控制策略提供支撐。同時，平臺還可作為培訓教材和技術歸檔依據，實現知識積累共享。

4  結語

漏磁檢測雖提升了風險識別能力，但剩磁影響不可忽視，對電弧引燃穩定性、熔池成型與焊接質量存在顯著干擾。不同剩磁強度需匹配不同消磁方法，交流消磁、直流消磁與纏繞焊把線法各有側重，應因地制宜使用。制度化、標準化是解決磁偏吹問題的關鍵路徑，需從剩磁檢測、作業規范、技術培訓、設備選型等多維度協同推進。數字化管理平臺有助于經驗積累與快速響應，可作為技術傳承與智能分析的重要工具。

后續建議從以下幾個方向進一步提升：建立剩磁強度與焊接缺陷模型間的量化關系，以支持現場智能決策；探索低磁響應鋼材的可行性，從材料源頭降低磁干擾；推動無人化作業消磁模塊研發，適配長輸管道遠程運維趨勢，提升作業效率和安全水平；條件成熟時，建議加強跨區域技術經驗共享機制，構建統一的剩磁治理作業體系，實現經驗標準化、數據共享化。
